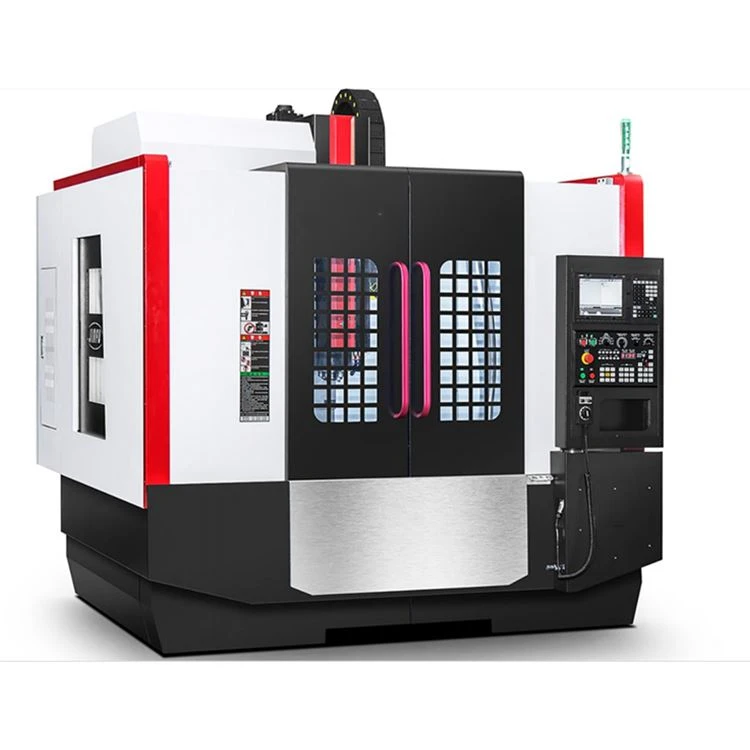

CNC фрезова машина 850

CNC фрезова машина 850 производствени детайли

Подсилената скоба на магазина за инструменти не се деформира, кажете сбогом на деформацията на колоната

Триосен ролков линеен водач

Късият шпиндел е проектиран да реже по-силно

Колонна рибена кост

Части с висок стандарт

Разумен дизайн

Широко базово легло плюс дъно на направляващата шина с голям участък, ултра широка колона с форма на "човек", триъгълна обърната Т-образна плъзгаща се седалка, механизъм за разделяне на масло-вода (предна вода и масло отзад), вграден тръбопровод.

Качествен подбор

Добри материали, добри материали, цялата машина приема 300 отливки от смоли пясък след обработка на темпериране

И лечение с вибрации и естествено стареене за премахване на вътрешния стрес.

Високостабилната опорна и опорна стъпкова машина приема 6-точкова опора и плътно оребрена конструкция на леглото с пчелна пита, което ефективно разпръсква гравитационната деформация на машинния инструмент и прави основата по-стабилна.

Сериозни тестове по време на сглобяване и преди изпращане

Параметри

CNC фрезова машина 850 характеристики Основни конструктивни характеристики

а) Основните основни части като основа, плъзгаща се седалка, работна маса, колона и челна баба са изработени от структура от чугун с висока твърдост, а подсилващите ребра на мрежестата структура са разпределени вътре, за да се осигури висока твърдост, огъване и удар устойчивост на основните части; Основните части са формовани с пясък от смола и са подложени на обработка на стареене, за да се гарантира стабилността на точността на дългосрочната употреба на машината и да се осигури гаранция за стабилността на работата на машината.

b) Направляващите релси X, Y и Z са уширени правоъгълни плъзгащи се водачи и са закалени и прецизно шлифовани чрез междинна честота; плъзгащата се направляваща повърхност е покрита с композитен PTFE материал и прецизно остъргана, с автоматично принудително смазване, за да се намали триенето на движението на подаващото съпротивление, да се намали пълзенето при ниска скорост и да се подобри точността на живота на машината;

в) Баланс в Z-посока за осигуряване на плавно и стабилно движение на главата;

г) X, Y, Z трипосочно подаване приема сачмени винтове с голям ход, висока точност и висока якост, а скоростта на подаване е висока; серво моторът е директно свързан към водещия винт с еластичен съединител, а захранващият серво мотор директно предава мощността. Осигурете високопрецизни сачмени винтове, за да осигурите точността на позициониране на машинния инструмент;

д) Винтовата опора приема предварително опъната структура, която значително намалява въздействието на топлинната деформация върху точността на инструмента по време на продължителна работа;

е) Приемане на шпиндел с висока скорост, висока точност и висока твърдост от добре позната тайванска марка, със силна аксиална и радиална носеща способност и скорост от 10,000 rpm;

g) Главният вал може да бъде оборудван с високоефективна система за контрол на температурата, за да отнеме топлината, генерирана от главния вал, така че температурата на модула на главния вал да бъде балансирана със стайната температура, което значително намалява влиянието на топлинната енергия деформация на точността на въртене на главния вал и удължава експлоатационния живот на главния вал;

h) Шпинделът приема централна структура за издухване с въздух. След освобождаване на шпиндела, централният газ под високо налягане се използва за почистване на вътрешния конус на шпиндела, за да се гарантира точността на затягане на инструмента;

i) Смяната на шпиндела и пробиване приемат плаващ разтоварващ механизъм, за да се намали въздействието върху лагера на шпиндела при пробиване, да се увеличи експлоатационният живот на лагера и да се гарантира точността на високоскоростната работа на шпиндела;

j) Всички водещи релси и водещи винтове в посока X, Y и Z са запечатани и защитени, за да се гарантира чистотата на водещите винтове и водещите релси и да се гарантира точността на предаване и движение на машинния инструмент;

k) Външната защита на машината е с напълно затворен механизъм; той е безопасен и надежден;

л) Машинният инструмент приема структура на дизайна за разделяне на масло-вода, за да реализира разделянето на охлаждащата течност и смазочното масло, да подобри качеството на охлаждане и експлоатационния живот на охлаждащата течност и е икономичен и екологичен;

м) Приемете висококачествените 20 или 24 високоскоростни автоматични магазини за смяна на инструменти на Тайван, които са точни, кратки във времето и висока ефективност. Те са тествани милиони пъти и отговарят на изискванията за надеждност;

n) Системата за отстраняване на стружки може да бъде оборудвана с промиване на стружки под високо налягане, автоматично отстраняване на стружки с винтове и ръчно натискане на железен чип, което намалява интензивността на труда на оператора, намалява допълнителното време за обработка и подобрява ефективността на работата; (специална конфигурация)

o) Операционната система за металорежещи машини е проектирана с ергономични принципи, операционната кутия е поставена независимо, близо до оператора и оборудвана с ръчна електронна операционна кутия с ръчно колело, която е удобна за настройка на инструмента;

p) Приемете усъвършенствано централизирано автоматично устройство за смазване, синхронизиране и количествено автоматично периодично смазване, стабилна и надеждна работа;

q) Машинният инструмент е оборудван с добре позната CNC система за управление с пълни функции, лесна работа, стабилна прецизност и надеждност;

r) CNC фрезова машина 850, нейната електрическа система приема отделна конструктивна структура на трансформатора и системата за управление за намаляване на генерирането на топлина, намаляване на температурните промени в електрическата кутия и подобряване на експлоатационния живот на електрическите компоненти и надеждността на управлението на системата;
