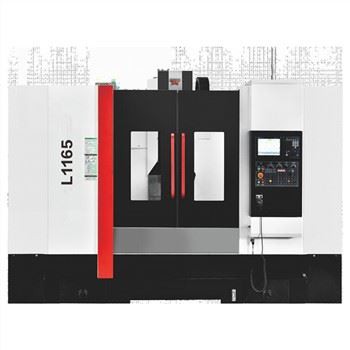

Автоматизирана фреза с ЦПУ
● ПЪТУВАНЕ
Ход по оста X mm 1500
Ход на оста Y mm 800
Ход по ос Z mm 700
Носът на шпиндела към работната повърхност mm 160-860
Център на шпиндела към колонен водач 855 мм
● работна маса
Размери на масата (Д x Ш) mm 1600*800
Т-слот (номер-размер*разстояние) mm 7*22X110
максимално натоварване 2000 кг
Параметър на машината
|
|
Параметър |
Мерна единица |
V-1580 |
|
|
● |
ПЪТУВАНЕ |
|
|
|
|
|
Ход по оста X |
мм |
1500 |
|
|
|
Ход на оста Y |
мм |
800 |
|
|
|
Ход по Z-ос |
мм |
700 |
|
|
|
Носът на шпиндела към работната повърхност |
мм |
160-860 |
|
|
|
Водач от центъра на шпиндела към колоната |
мм |
855 |
|
|
● |
работна маса |
|
|
|
|
|
Размери на масата (Д x Ш) |
мм |
1600*800 |
|
|
|
T-слот (номер-размер*интервал) |
мм |
7*22X110 |
|
|
|
максимално натоварване |
Килограма |
2000 |
|
|
L |
Вретено |
|
|
|
|
|
Скорост на шпиндела |
об/мин |
8000 |
|
|
|
Мощност на двигателя на шпиндела |
kw |
15 |
|
|
|
Конусен отвор на шпиндела (модел/размер за инсталиране) |
|
BT50（155） |
|
|
|
XYZ мотор |
kw |
3kw/3kw/3kw |
|
|
● |
фураж |
|
|
|
|
|
G00 бърз ход (ос X) |
м/мин |
20 |
|
|
|
G00 бърз ход (ос Y) |
м/мин |
20 |
|
|
|
G00 бърз ход (ос Z) |
м/мин |
24 |
|
|
|
G01 Подаване на рязане |
м/мин |
10/10/10 |
|
|
● |
машинна точност |
|
|
|
|
|
точност на позициониране |
мм |
0.005/300 |
|
|
|
Повторяемост |
мм |
0.003/300 |
|
|
● |
друго |
|
|
|
|
|
Подово пространство (дължина) |
мм |
3950 |
|
|
|
(ширина) |
мм |
3000 |
|
|
|
Височина на машината (височина) |
мм |
3200 |
|
|
|
тегло на машината |
Килограма |
15000 |
|
|
|
вакуумна опаковка |
/ |
ДА |
|
|
|
Фиксирана дървена рамка |
/ |
ДА |
|
■Конфигурация на автоматизирана фреза с ЦПУ
1. Трите оси приемат произведени от Тайван "Yintai PMI или Shangyin HIWIN" C3 сферичен винт;
6. BT50-$155-8000rpm ремък тип KENTURN
2. Трите вала приемат P4 лагери;
7. Ножов цилиндър;
3. Триосната ролкова писта "Shangyin или Yintai" е произведена в Тайван;
8. Осъзнат основен маслобойник
4. Триосовият съединител приема Тайван "KENTURN";
9. Кутия с инструменти и инструменти за настройка
5. Трите оси приема защитно покритие "KENTURN" на Тайван
