6 ИНЧА CNC струг машина

Dongguan Jide Precision Machinery Technology Co., Ltd. е един от най-надеждните производители и доставчици на 6-инчов cnc струг в Китай. Ако възнамерявате да продавате на едро висококачествен 6-инчов струг с ЦПУ, произведен в Китай, добре дошли да получите оферта и безплатна проба от нашата фабрика. Всички персонализирани продукти са с високо качество и конкурентна цена.

Техническа информация

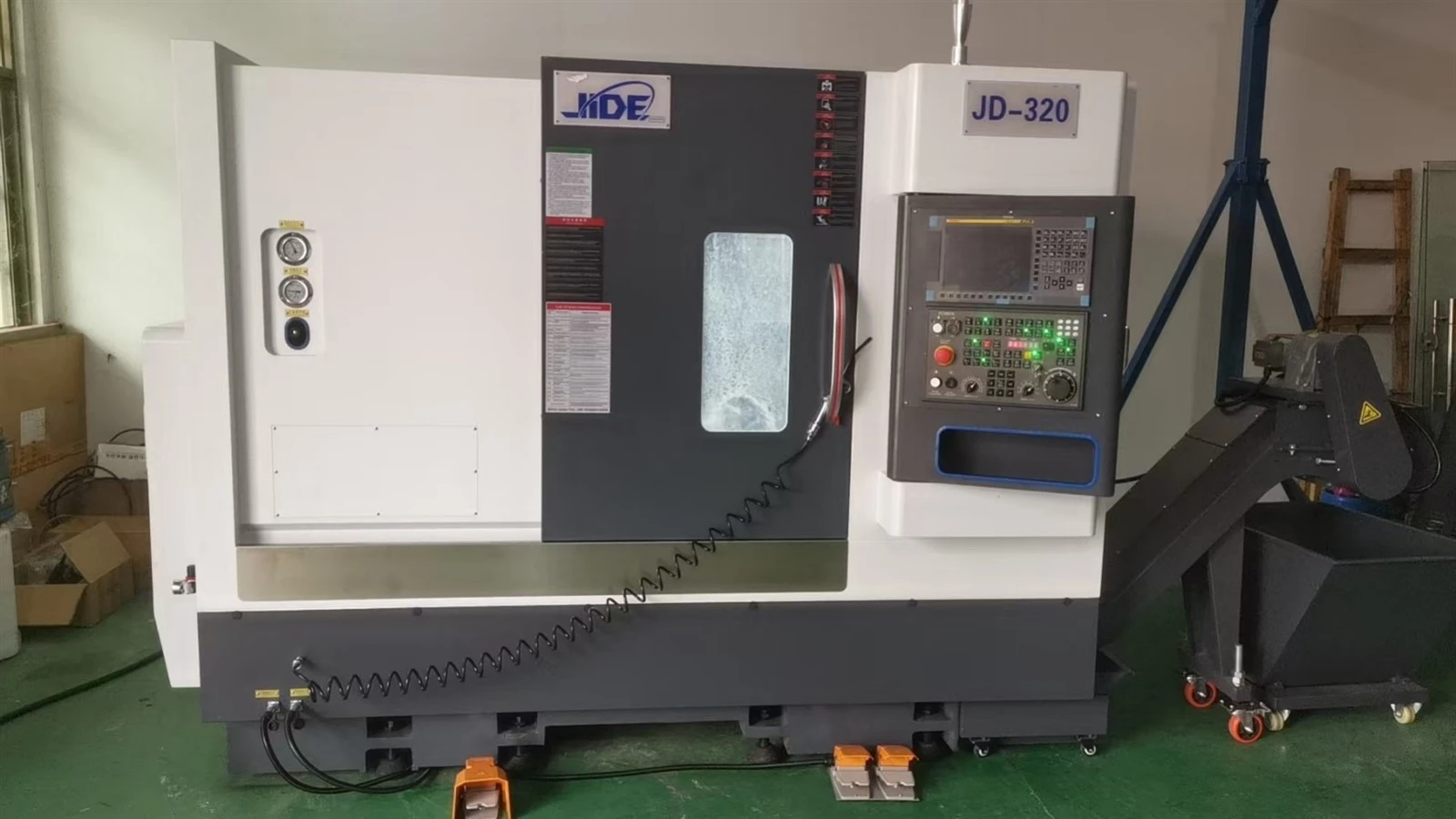

JD-320CNC струг използва високоякостен чугун, компактна структура, добра здравина, подходяща твърдост, нисък коефициент на триене и самосмазване. Интегралната структура на кутията на основното легло значително подобрява цялостната здравина и стабилност на машинния инструмент. Има функцията да абсорбира вибрациите, което намалява загубата на инструмент и подобрява качеството на обработвания детайл. Предоставя на потребителите гаранция за висока ефективност и висока надеждност при използване.

Основни характеристики на тази машина :

The30 градуса наклоноформлението значително подобрява устойчивостта на огъване и усукване на машинния инструмент по време на работа.Интегрирана основа за леглос висока твърдост и висока стабилност осигурява силна гаранция за високата прецизност на цялата машина.

Шпинделният блок е независим шпиндел (тип втулка). Високо{1}}прецизната шпинделна система е преминала стриктно изпитване за динамичен баланс с висока прецизност, добро запазване на точността и добра термична стабилност. Максималната скорост, която може да достигне4000 об./мин. Високата прецизност, високата твърдост, високата скорост и високата ефективност на шпинделния модул позволяват на цялата машина не само да завърши довършителни работи, но и да извършва груба обработка и тежко рязане за потребителите.

Задната част се задвижва хидравлично, а втулката автоматично се разширява и свива с добра твърдост. Потребителите могат да използват панела или крачния превключвател, за да го управляват, което спестява време и усилия и осигурява висока ефективност при обработката на машинни инструменти.

Стандартната конфигурация на Тайван SWIFT 12станциясервокупола предоставя на потребителите удобни, практични и надеждни машинни части.

Системата за подаване се задвижва директно от серво мотор с добра твърдост, прецизност и характеристики на динамична реакция. Машината е оборудвана с ROLLER ТайванHIWIN/PMIвинтова водеща релса.

6. Тази машина предоставя на потребителите пълна хидравлична и смазочна система, използвайки високо-качествени хидравлични помпи и хидравлични клапани и други компоненти, за да се намали значително степента на повреда. Машината използва централизирано количествено автоматично смазване.

Конфигурации на машината:

Спецификация на носа на шпиндела A2-5 най-добрата марка на Тайван

Приспособление 6" кух патронник Тайван топ марка, тайвански горен цилиндър

Препоръчителна мощност на главния двигател 5.5/7.5kw

Максимално допустима скорост на шпиндела 0-4000rpm

Диаметър на пръта Φ45мм

Максимален диаметър на завъртане над леглото Φ430 мм

Максимален диаметър на обработка Φ320mm

Максимална дължина на обработка 350 мм

Параметри на захранващата ос X/Z сачмен винт спецификация 3210/3210

Спецификация на X/Z водач 30/30 ролков линеен водач

Ограничителен ход по X/Z ос 160/450 мм

Режим на свързване по ос X/Z: директна връзка на съединителя

Препоръка за мощност на двигателя по оста X/Z 8/12

Кула 80 централна височина 12T кула на станция Тайван SWIFT

Размер на инструмента 20

Максимален ход на опашката 280 мм

Гилза за опашка модел MT4

Форма на опашка Натискане на маслен цилиндър

Дължина X ширина X височина 2480X1650X1680

Тегло около тегло (KG) 3800

Конфигурация
Режещата част на стругиращия инструмент се състои от главния режещ ръб, вторичния режещ ръб, наклонената повърхност, страничната повърхност и вторичната странична повърхност. Геометрията му се определя от наклонения ъгъл (o), ъгъла на хлабина (o), големия ъгъл на режещия ръб (κr), ъгъла на наклон (S), второстепенния ъгъл на режещия ръб (κr') и радиуса на носа (rε). Изборът на тези геометрични параметри зависи от различни фактори и трябва да се определя въз основа на конкретни условия. Наклоненият ъгъл (o) се избира според състава и здравината на материала на детайла; по-малка стойност се избира при рязане на материали с висока{3}}якост. Например, когато се използва инструмент за струговане от циментиран карбид за рязане на обикновена въглеродна стомана, наклоненият ъгъл е зададен между 10 градуса и 15 градуса, докато за хром-манганова стомана или закалена стомана той варира от -2 градуса до -10 градуса. Обикновено ъгълът на хлабина е зададен между 6 градуса и 10 градуса. Основният ъгъл на режещия ръб (κr) се определя от твърдостта на обработващата система, като обикновено варира от 30 градуса до 75 градуса; по-голяма стойност се избира, когато твърдостта е лоша. При завъртане на стъпаловидни валове ъгълът се настройва на 90 градуса или повече, за да отговаря на конкретния метод на рязане.

Материал
Радиусът на носа (rε) и малкият ъгъл на режещия ръб (κr') обикновено се избират въз основа на изискванията за грапавост на повърхността. Ъгълът на наклон ( S) се определя от желаната посока на потока на стружките и силата на режещия ръб. Конфигурацията на челната повърхност на инструмента (Фигура 2) зависи основно от свойствата както на материала на детайла, така и на материала на инструмента. Най-простият тип е плоското наклонено лице; плоска наклонена повърхност с положителен ъгъл е подходяща за инструменти за струговане на високоскоростна стомана и инструменти от циментиран карбид, използвани за довършителни операции.
